光纖接續技術
《光纖接續技術》
1， 首先
光纖通信越來越廣泛地被用于以城市間遠距離通信為主的接入系統工程，適用領域在不斷擴展。
光纖接續技術是構成光纖技術網絡的關鍵技術之一。人們根據不同的用途開發出了各種各樣的接續方法，為光纖通信的發展做出了貢獻。
2，  各種接續方法的介紹
光纖的接續方法可分為兩種：一種是一旦接續就不可拆斷的永久接續法；另一種是可拆斷的連接器接續法。而永久接續法又可分為：融接接續和機械接續兩種。連接器接續法也因其現場易組裝的特性而開始被產品化并普及。本文將對各種接續方法以及接續工具，就其特點/適用性進行介紹和比較。
2-1 機械連接器

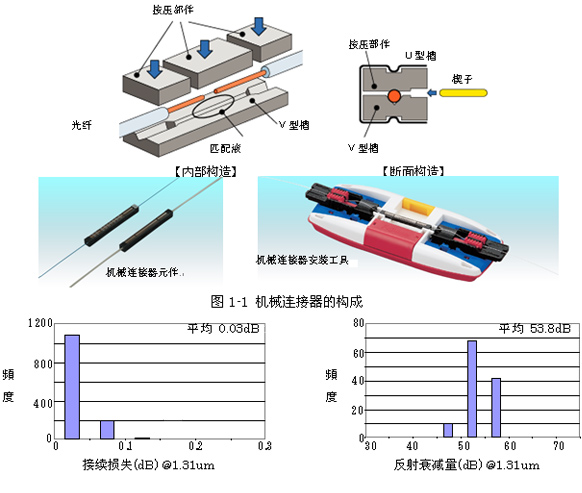

圖1顯示為機械連接器的接續原理，原件和工具。
機械接續法是根據光纖的特性，通過V型槽使光纖的橫截面貼合的同時，從上部將其壓住固定成形（成為一根光纖）的機械固定方法。由于光纖機械接續法工具簡易且成本低廉（連電源都不需要），因而成為目前正在普及的FTTH為主的光接入通信工程的最佳接續技術。



圖1-2機械連接機特性示意圖

2-2．融接

融接接續法應用于光纖通信技術開發的初期，是伴隨著光纖通信歷史共同發展的一種接續技術。

這種融接方法通過電弧放電，使光纖玻璃熔化使其一體化。從而可以把損耗降到最低。

融接接續法通過圖象監控裝置實現了有效的高精確度接續方式。圖象監控裝置可以在融接前檢查出光纖端面有缺損或污垢等問題，從而達到高精準度的作業。

另外，融接機可同時融接最大12芯的帶狀光纜因此可以在短時間內完成多芯光纜的接續工作。

圖2-1  融接機                            圖2-2　融接接續特性示意圖（外徑調芯機）



2-3． 現場安裝連接頭

現場安裝連接頭是運用機械連接接續方法的一種技術，連接器內部?jī)?nèi)置了機械連接續裝置。

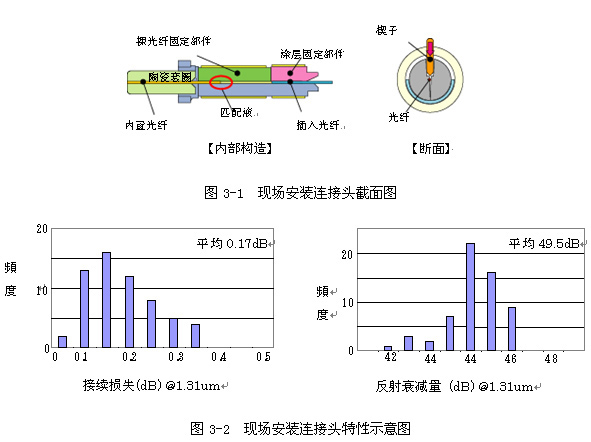

圖3為現場安裝連接頭的截面圖。

連接機頂端的陶瓷套圈內，預先固定好了一條研磨過的光纖，而另一條經切割處理的光纖也被機械固定與之相對。連接器簡單便宜不用電源且可現場安裝的，適用于FTTH工程線路末端的作業。


2-4．現場融接連接頭
現場融接連接頭是現場安裝連接頭的一種，但是它和2-3介紹的現場安裝連接頭不同，其內部是進行融接接續的機器。因?yàn)槭侨诮邮浇永m(xù)，因此不但可以現場檢驗接續質量，還適用于對光纖鏈路回路損耗要求高性能的視頻傳輸業務。

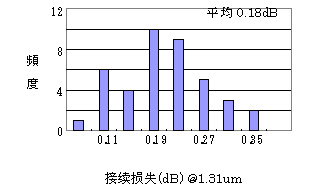

圖4　現場融接連接頭特性示例

另一方面，機械連接器以及現場安裝連接頭以其不需要電源，低成本/組裝簡便的特性，成為FTTH等需要即時開通的接入光纜工程最為有效的接續工具。

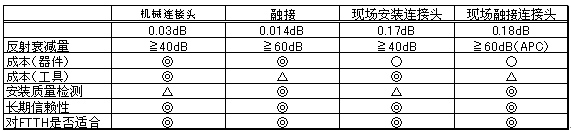

表1  各種接續方法的比較



各種接續方法都嚴格符合IEC，Telcordia的機械/環境實驗標準，具有長期穩定性和可信賴性。

隨著光纖接入網絡越來越復雜化，更換，維修，管理的成本不斷增加。機械接續的廣泛應用能夠大大減縮成本，因此今后機械連接器，現場安裝連接頭和現場融接連接頭的使用必將得到更大的發展。
